工業內窺鏡能看多遠?
工業內窺鏡是一種能改變視線方向、延長視線距離的目視檢測工具。其中延長視線距離,使得檢測者能夠突破視力極限看到更遠的地方、并且能夠在清晰成像中發現缺陷,這對于遠距離管道內部檢查、以及像核輻射區域等惡劣環境中的檢查,提供了極大的便利,實現更安全和高效的檢測。因此工業內窺鏡的檢測距離,或者說觀察距離,成為不少用戶關注的焦點。
那么工業內窺鏡到底能看多遠呢?具體涉及兩個方面:圖像傳輸路徑的長度(例如:探頭線長度)、以及鏡頭清晰成像的距離。通??梢院w幾毫米到上百米的范圍。
1. 圖像傳輸路徑的長度。內窺檢測時,前端攝像頭等成像器件捕獲的檢測圖像經由圖像傳輸路徑傳送到末端顯示屏,因此工業內窺鏡的觀察距離可跨越圖像傳輸路徑的長度。對于工業視頻內窺鏡來說,圖像傳輸線纜貫穿于探頭線中,傳輸路徑的長度就是探頭線長度,通常有數米或十幾米遠,韋林內窺鏡最遠可達30米;對于管道內窺鏡,其推拉線纜長度可以更長一些,例如 60米或90米等;而爬行機器人可以攜帶攝像頭在管道內爬行更遠的距離,例如200米,因此內窺檢測人員可以在200米外的位置看到管道內的實況。
2. 鏡頭清晰成像的距離。不少用戶提出題述問題,可能更關注的是在被檢測物體中,工業內窺鏡鏡頭能夠清晰成像的距離或距離范圍,這主要取決于鏡頭焦距。通常焦距越小,可以捕獲清晰內窺圖像時的鏡頭與輪廓表面距離越近,俗稱看得越近;焦距越大,也就是內窺檢測時能夠看清越遠處的腔體內表面,俗稱看得越遠。

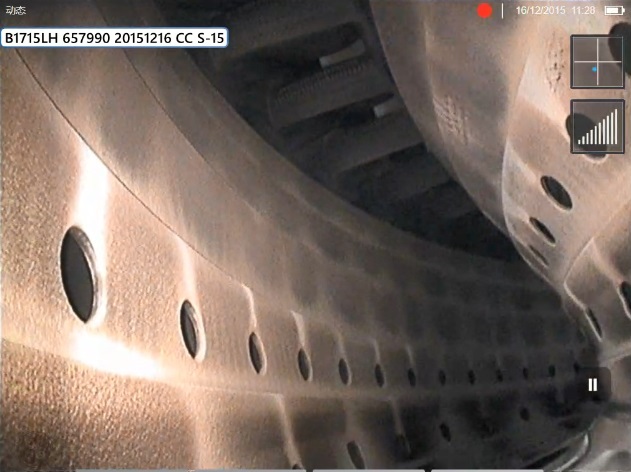

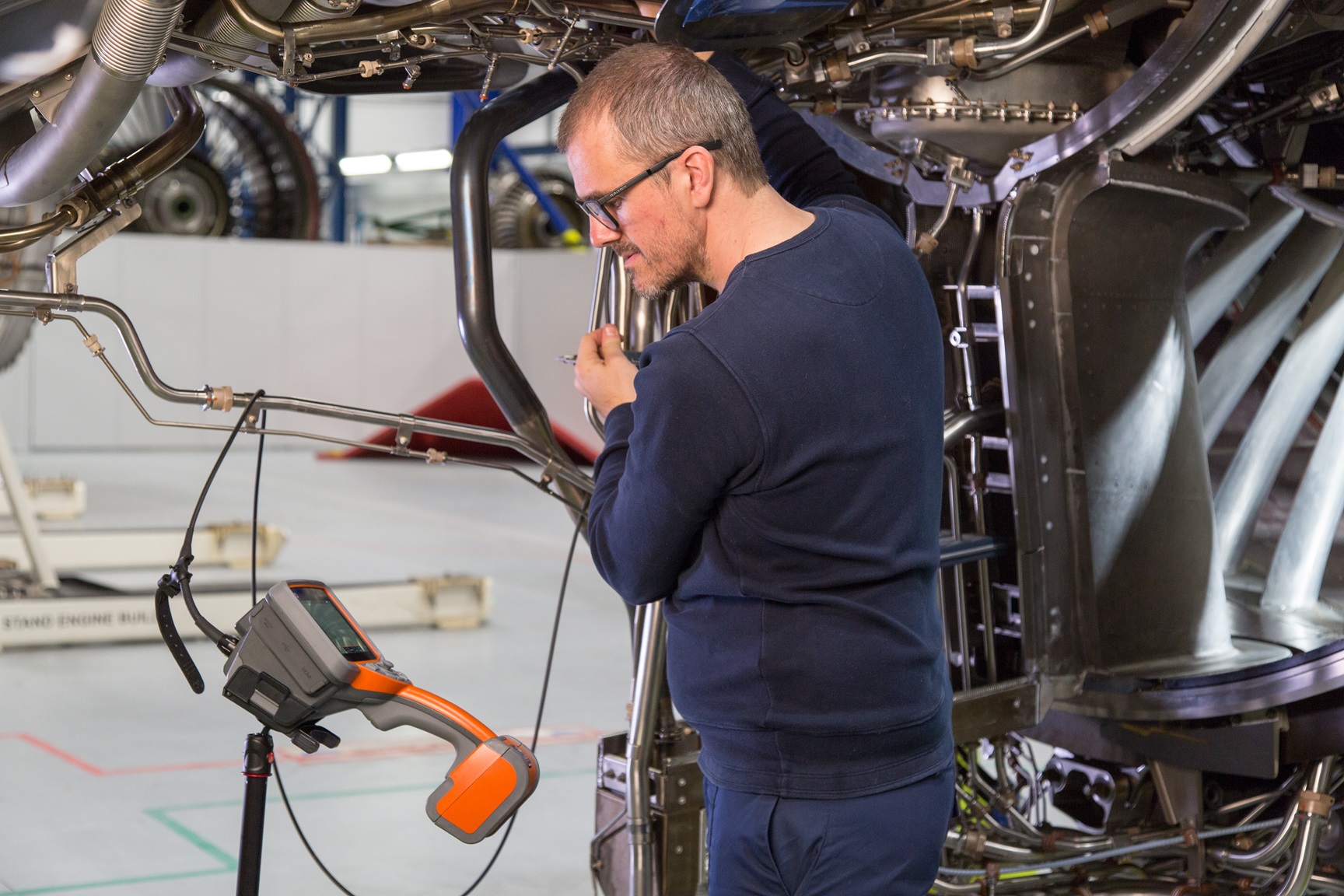

舉個例子,在發動機孔探中,如果檢查壓氣機葉片,往往采用近焦鏡頭近距離觀察,特別是要檢查葉片微裂紋,可選用焦距段近端為1.0mm的超近焦距鏡頭;檢查燃燒室這樣比較開闊的腔體時,則推薦采用中焦或遠焦鏡頭,這樣能夠在比較遠的距離清晰成像,可以看清1米外甚至更遠距離的燃燒室內壁的情況,方便大范圍檢查(如下圖)。由此可見,工業內窺鏡檢測往往需要根據被檢測對象的情況來選擇鏡頭焦距,從而能夠獲得清晰圖像的距離也會有遠/近的差異。另外,像韋林工業內窺鏡鏡頭的焦距參數往往都是焦距段,清晰成像距離有一個范圍,更方便用戶使用。
所以,工業內窺鏡所能觀察的距離遠近取決于:圖像傳輸路徑的長度、以及鏡頭清晰成像的距離。由于這兩個要素都是可以配置的,通過選擇不同長度的線纜、不同焦距的鏡頭,基本上可以滿足各種內窺檢測需求,實現對管道/設備內部空間、以及環境惡劣區域的遠距離可視化檢測。
