進口視頻內窺鏡Everest Mentor Flex快速入門指南
美國進口韋林工業內窺鏡 Everest Mentor Flex 是一款精煉功能、化繁為簡的遠程目視檢查視頻內窺鏡,憑借超級便攜、堅固耐用、以及精準的數字檢查功能,幫助眾多行業的用戶更準確、更快速、更低成本地解決復雜的檢測問題。本文從產品示意圖及各組件功能說明、開機/關機、便攜式拉桿箱的使用、安裝電池、裝/拆鏡頭等方面介紹 Everest Mentor Flex 的快速入門指南,幫助您短時間內掌握其基本使用方法、以及使用注意事項。
一、產品示意圖及各組件功能說明
1 – LCD液晶觸摸屏。其中,1a:點擊手持機屏幕左下方可調出操控內窺檢測流程的主菜單。通過觸摸屏選擇下一個菜單或啟動所選菜單,也可用操縱桿移動光標選擇下一菜單 ,按確認鍵啟動選中的功能。1b:點擊該圖標可切換上、下兩個按鍵(雙擊可隱藏或顯示按鍵和狀態欄)。點擊顯示的實時圖像來定格、取消定格圖像。兩個手指放在顯示的畫面上,移開手指可以放大畫面(相反操作則縮小畫面)。
2 – 側面端口:直流電源端口(2.1),此端口允許設備使用交流電,但不可為電池充電;電池充電需將適配器插入電池接口;方便存儲內窺檢測圖像的兩個USB2.0端口(2.2);HDMI視頻輸出端口(2.3) 。
3 – 通過觸摸屏選擇滾動條中的任何功能或按下相應的按鍵。
4 – 可連續使用3小時的鋰電池。
5 – 返回鍵:短時間按可返回上一級菜單,長時間按返回實時屏幕,也用于開機。
6 – 保存鍵:短時間按可啟動快速存儲功能,長時間按打開/關閉保存選項菜單。
7 – 操縱桿:可控制導向和菜單,推操縱桿可選擇菜單、子菜單。
8 – 確認鍵:短時間按在靜態、動態內窺檢測圖像之間切換,也可用于檢測過程中選擇“完成/接受”。
9 – 菜單鍵:短時間按可打開/關閉主菜單,長時間按可在一級/二級按鍵間進行切換。
10 – 觸發鍵1(上):與確認鍵功能相同,也可設置為“開始/停止/暫?!眱?nèi)窺檢測視頻的錄制過程。觸發鍵2(下):短時間按可在導向的鎖定、解鎖間切換。在鎖定模式下顯示鎖定圖標,長時間按可使導向復位。
11 – 可快速斷開手持機配件的連接。
二、開機/關機
按住“返回鍵”直到 Everest Mentor Flex 視頻內窺鏡開機,按鈕和液晶觸摸屏亮起并開始啟動自檢,直至屏幕上顯示攝像頭所朝向區域的動態視頻圖像和屏幕控制選項,設備準備就緒。點擊屏幕左下角或選擇“菜單鍵”可打開/關閉主菜單。通過此菜單可訪問多個功能。點擊關機選項即可關機。

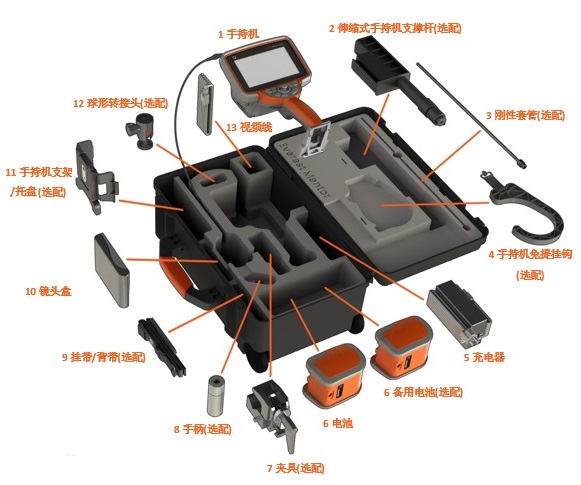

三、便攜式拉桿箱的使用
各組件安置于設備箱的特定區域中。存放時,通過橙色孔將探頭存放在機箱存儲卷盤中,探頭送入插入孔前務必順直無扭曲。
注意:探頭根部的橡膠扭力緩沖裝置應穿過機箱彎曲通道。
四、安裝電池
電池插入手持機,確保兩者對接部位的閉鎖裝置嚙合。請勿將電池強行裝入手持機,電池會受損。
注意:所有電池均未滿電量,使用前務必先充電;設備工作時請勿拆下電池。
五、裝/拆鏡頭
安裝鏡頭:確保鏡頭和探頭的螺紋清潔,一只手拿住探頭,另一只手將鏡頭對準探頭輕輕順時針轉動,鏡頭能自由旋轉說明已通過鏡頭的第一級螺紋;繼續推入鏡頭,然后用同樣的操作接入第二級螺紋并擰緊。
注意:僅能用手指裝/拆鏡頭,用力(如鉗子等其他工具)會損傷探頭螺紋。鏡頭要小心安裝,不要錯扣。用手(6.1mm &8.4mm)或使用安裝工裝(3.9mm &4mm)安裝鏡頭時,逆時針旋轉鏡頭對準螺紋,然后順時針旋轉將鏡頭裝在探頭上。拆鏡頭按相反順序執行。
以上介紹了進口視頻內窺鏡Everest Mentor Flex快速入門指南。想了解使用韋林工業內窺鏡的更多細節與技巧,歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
