如何組裝工業內窺鏡？需要注意些什么？

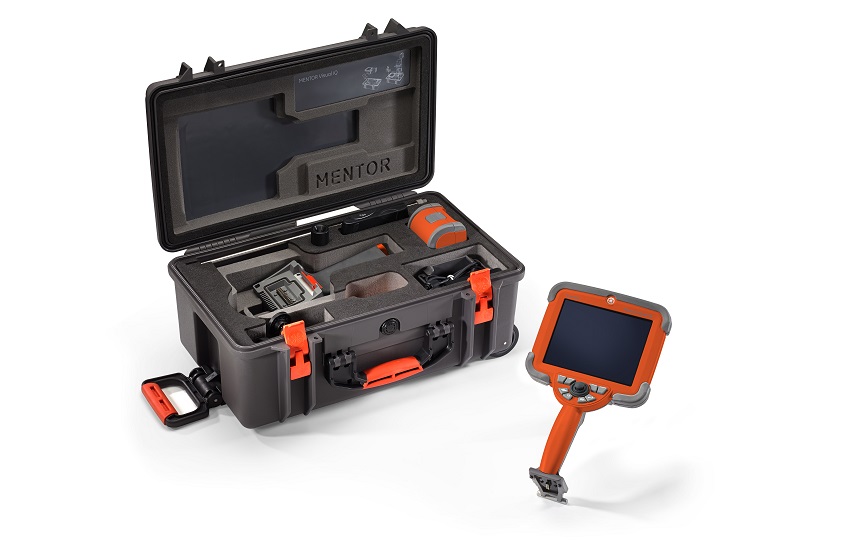

不少工業內窺鏡都采用一體化和模塊化設計，因此在現場開工之前，往往只需要經過非常簡潔的組裝操作就可以靈活滿足現場檢測要求、并快速開工。組裝工業內窺鏡的步驟通常包括：安裝視頻探頭、安裝鋰離子電池、安裝光學物鏡轉接頭等，下面以韋林工業內窺鏡 XLG4-MViQ 為例具體說明。
組裝工業內窺鏡的步驟包括：

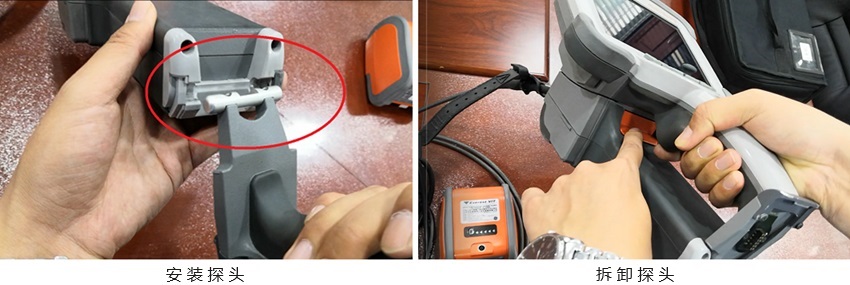

1. 安裝視頻探頭：探頭和手持機之間的連接部位有上下兩處，先將手持機下方卡扣和探頭下方的卡槽對齊、卡緊，然后再將手持機的背部旋轉至與探頭貼合并按壓，聽到咔嚓一聲，說明探頭已經安裝到位。需要說明的是，直接從設備箱中取出的 XLG4-MViQ 如果是安裝好探頭的狀態，并且探頭已符合檢測需求（主要是長度、直徑及功能），則可跳過該步驟，否則可以按下手持機和探頭連接部的橙色卡扣，將之前的探頭拆卸下來，然后再安裝與現場檢測需求相匹配的視頻探頭即可。
2. 安裝鋰離子電池：XLG4-MViQ采用鋰離子電池供電，手持機底部有一處帶有半圓形凹槽的轉軸結構，電池朝向手持機一面的下方有半圓形凸起裝置，將兩者靠近對準并推入，聽到閉鎖裝置嚙合的咔嚓聲，說明電池安裝完畢。
3. 安裝光學物鏡轉接頭：根據被檢測區域的具體狀況，可以選擇并安裝特定視向、焦距、視野的鏡頭。通常從機箱中取出探頭時，其前端安裝有鏡頭保護帽，目的是保護CCD的螺紋。安裝鏡頭時，一手握住CCD處的金屬外殼位置，另一只手通過旋轉鏡頭保護帽使其脫離雙螺紋連接，然后按照相同的手法，將所需鏡頭以旋轉的方式通過雙螺紋結構牢固地安裝在探頭前端即可。對于直徑比較細的鏡頭可以配合夾塞工裝完成拆裝操作。
4. 其他操作：除了上述常規組裝步驟外，還可以：安裝可以加強探頭硬度的手柄和剛性套管（例如用于航空孔探檢查進氣道、噴管、風扇等部位），安裝用于遠程檢索并清理異物的抓取工具，以及通過外設接口連接USB存儲介質或者外接顯示器等，這些主要是根據內窺檢測需求來組裝即可。
組裝工業內窺鏡的注意事項：
1. 務必按照正確的接口方式安裝探頭、電池和鏡頭，不可以盲目使用蠻力，避免損傷設備；
2. 安裝鏡頭時，建議手握金屬外殼處，不要握導向關節等其他部位，以防止旋轉鏡頭過程中扭矩過大損傷導向關節；
3. 在旋轉安裝鏡頭的過程中，如果手感生澀，可能是螺紋沒有對正，此時應停止繼續向前旋緊，而是適當回退調整，使得旋轉過程順暢后再繼續安裝；
4. 僅能用手指裝/拆鏡頭，不能用鉗子等其他工具或者用力過大，以免損傷探頭螺紋；
5. 請勿過度緊固鏡頭，輕拉鏡頭確保牢固連接即可。
使用采用一體化和模塊化設計的工業內窺鏡，既方便檢測人員現場攜帶和開展檢測，還可以根據現場檢測需求靈活配置各個組件，而且可以按照本文介紹的方法迅速組裝工業內窺鏡、快速開工。如果對組裝工業內窺鏡的步驟及流程有任何疑問，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
