韋林工業內窺鏡的三維測量內窺鏡有哪些？
三維測量工業內窺鏡（三維立體測量工業內窺鏡）是指將三維立體建模技術引入測量技術中的工業內窺鏡，通過形成3D點云圖，不僅可以讓檢測者從立體視角觀察被檢測對象以及缺陷測量過程，而且可以提升缺陷測量的準確性，避免二維測量引入的人為誤差。作為業內三維立體測量技術的領軍品牌，韋林三維測量內窺鏡，從技術研發到實際應用都很成熟。
韋林工業內窺鏡的三維測量內窺鏡，包括以下系列：

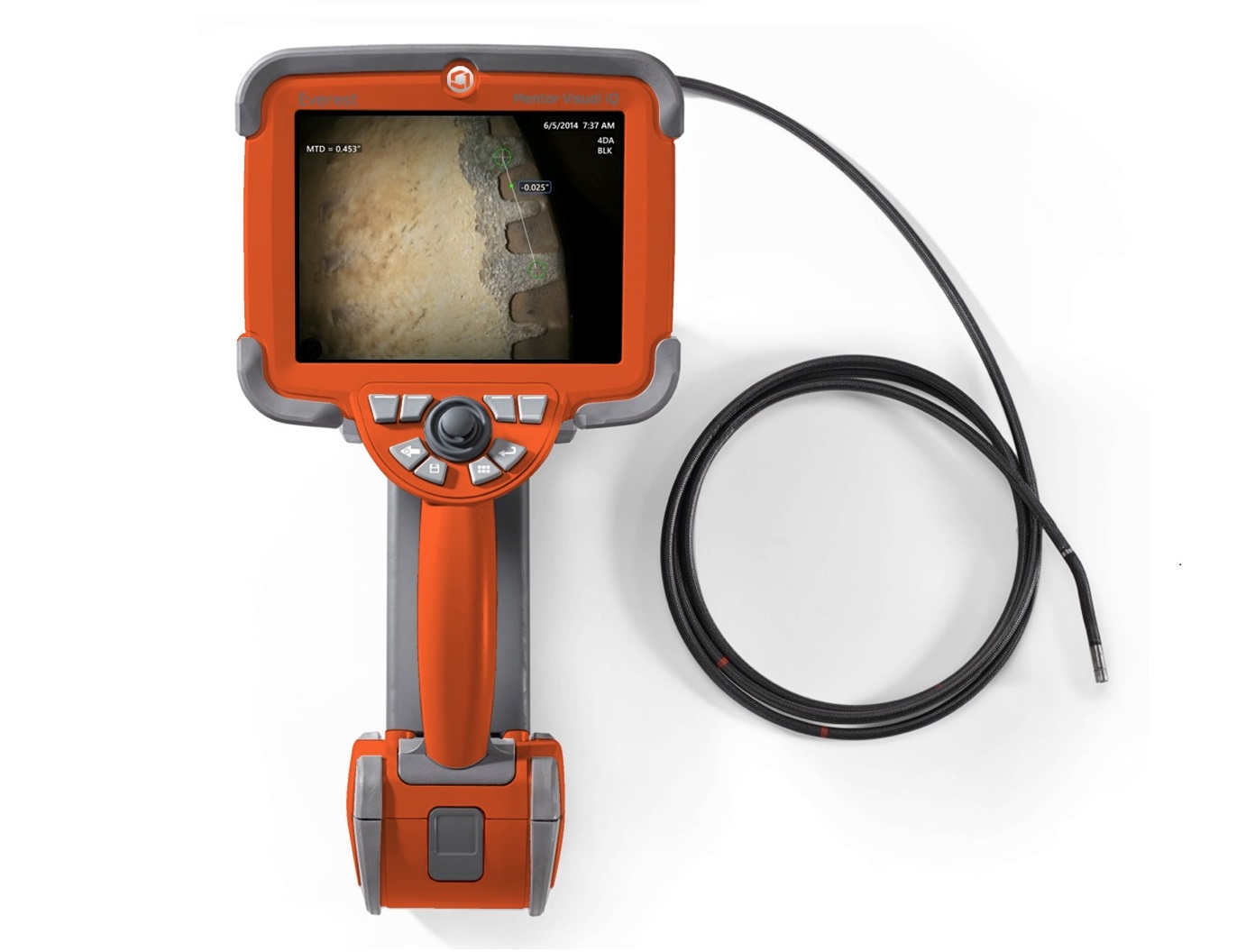

1. XLG4-MViQ工業視頻內窺鏡（即：Everest Mentor Visual iQ系列），該系列產品可搭載兩種三維立體測量技術：
單物鏡相位掃描三維立體測量技術：使用專用的相位掃描三維立體鏡頭，并經由鏡頭上設置的光柵主動掃描，以獲取三維坐標值。由于鏡頭采用視野范圍更大的廣角設計，而且單視窗全屏顯示檢測圖像，觀察和測量都用這一個鏡頭就可以了，簡化操作；可生成3D點云圖，并可實時全方位旋轉、放大，以便更加精準的選取測量點并實時進行校驗；可顯示剖面視圖、以及剖面上每個缺陷位置的深度值，助力全方位了解缺陷情況；可一鍵生成CSV和點云數據協同處理，支持直連3D打印機打印還原缺陷的實物模型進一步分析和研判。
雙物鏡三維立體測量技術：從功能效果上看這種內窺鏡測量技術也能夠生成3D點云圖并具有相應功能，但是原理與前者不同。雙物鏡三維立體測量技術是在模擬雙目成像的普通雙物鏡測量技術基礎上、采用特定的算法和校準處理技術實現的，而不是通過相位光柵主動掃描得到被檢測輪廓的三維坐標數據。采用這種技術，使用雙物鏡測量鏡頭時需模擬雙目捕獲左右兩個視窗的圖像、并同時顯示在屏幕上，視野范圍相對小一些，因此通常用大視野鏡頭觀察，需測量時再更換雙物鏡測量鏡頭。

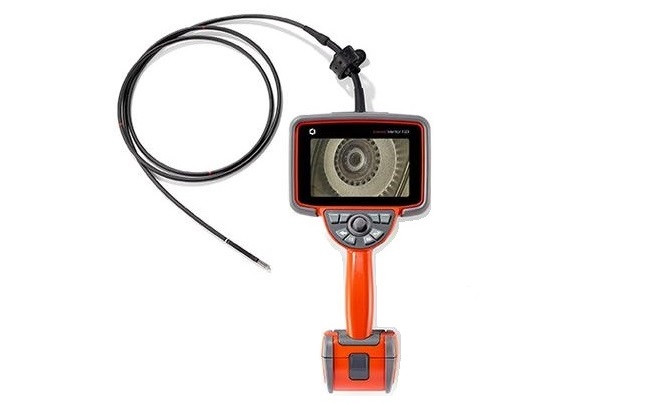

2. Everest Mentor Flex 工業視頻內窺鏡。
該系列產品是韋林品牌于2021年推出的超高一體化手持機式工業視頻內窺鏡產品，推出時支持比較測量和普通雙物鏡測量，后在2023年新增了對雙物鏡三維立體測量技術的支持，具備了生成3D點云圖及相應功能，既可以快速確定缺陷的大致尺寸，也可以深度、精準地評估缺陷。
綜上，韋林工業內窺鏡的三維測量內窺鏡有XLG4-MViQ、和 Everest Mentor Flex 系列工業視頻內窺鏡。其中搭載單物鏡相位掃描三維立體測量技術的 XLG4-MViQ 系列是最為先進的，從操作的便捷性、到測量結果的精準性都很出色，是對測量性能有較高要求的高端應用的優選設備，例如，很多大型航空公司的發動機孔探任務都選擇了該系列產品。
